型号：HGW20CC

台湾上银直线导轨滑块HGW20CC，法兰安装孔设计，可从上下面任意方向安装，极大程度简化了安装空间，可适用于大部分重型机械设备。

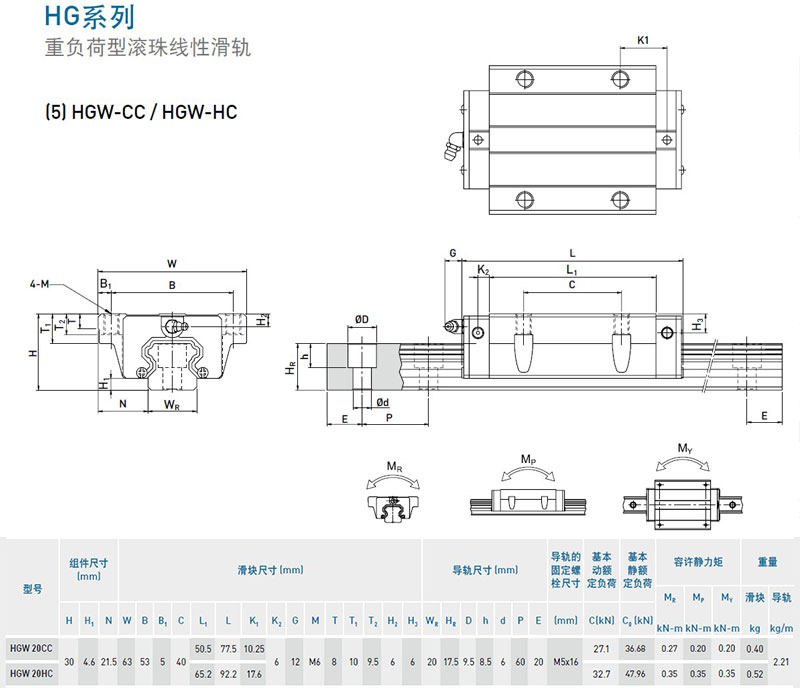

HGW20CC规格尺寸图

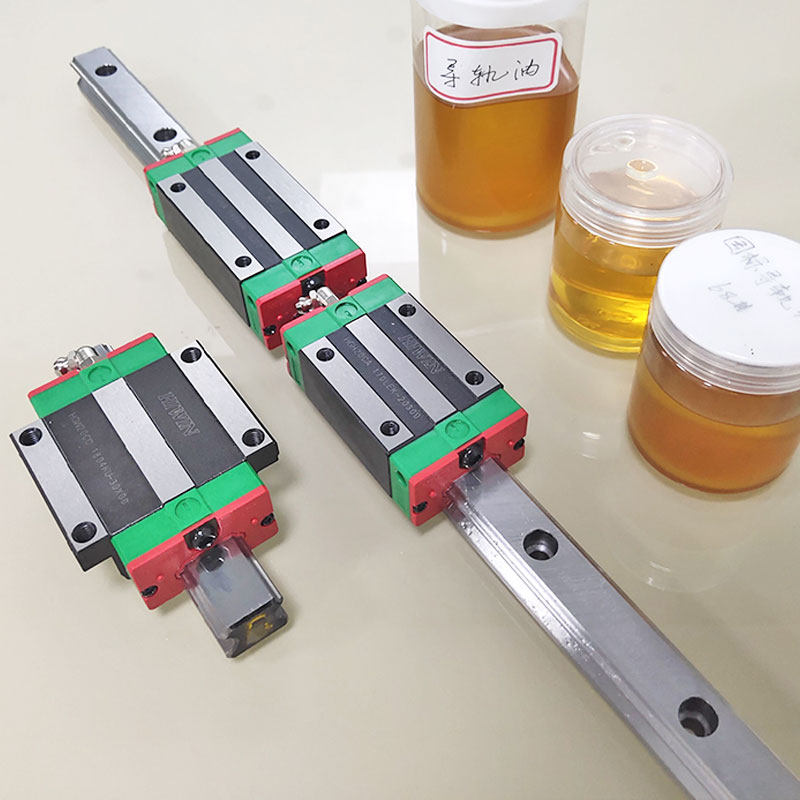

HGW20CC产品实物图

直线导轨安装细则

直线导轨装配前要熟悉产品的装配图和技术要求；核对其标准件、外购件的数量及规格，并加以检查是否与图纸一致。

零部件装配：

（1）零部件、焊接件先检查尺寸，再进行试装；

（2）所有零部件按图进行装配，检查各零部件有无干涉、尺寸、装配是否正确，再进行调试，所有合格后进行拆卸喷涂。

标准件：所有标准件不得随意摆放和踩踏，须摆放在箱内或货架上。

①滑轨、滑块装配前须做防锈处理，滑轨表面不得有滑痕和打磨。

②滑轨、滑块装配时不得敲打，且装配面须平整。

③滑块装配时，滚珠不得掉落，滑轨须保证直线度和平面度；滑轨、滑块与装配面之交不得有间隙或垫垫片等。

④双导轨（或多条导轨）装配时，须保证滑块、滑轨在同一平面内或互相平行；滑轨、滑块与装配面之交不得有间隙或垫垫片等。

上银HGW-CC/HGW-HC系列重载荷型导轨型号

HGW 15CC HGW 20CC HGW 20HC HGW 25CC HGW 25HC

HGW 30CC HGW 30HC HGW 35CC HGW 35HC HGW 45CC

HGW 45HC HGW 55CC HGW 55HC HGW 65CC HGW 65HC
